美女AV资源|SM亚洲小视频|91超碰人妻免费看|久久av三级片|日韩久草av|色色网片|成人AV电影在线|www.欧美91婷婷|a v 色 图|五月天无码av

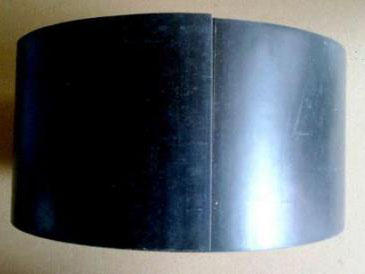

聚氯乙烯（PVC）防腐膠帶采用聚氯乙烯樹脂、增塑劑、穩(wěn)定劑及其它助劑，用擠出壓延成型的方法制得的管道膜為基材，用熱復(fù)合高壓工藝將丁基橡膠復(fù)合在上面，由于聚氯乙烯（PVC）有著較好的機械性能和防腐性能及低廉的價格使的聚氯乙烯（PVC）防腐膠帶有著良好的應(yīng)用前景！聚氯乙烯（PVC）防腐膠帶主要用于該產(chǎn)品主要用于埋地鋼質(zhì)管道防腐和保護層，或用于電纜纏繞防腐和其它不同用途，使用溫度-15-45℃。

主要特點

1．具有良好的物理機械性能。　　

2．氣密性、電絕緣性好。　　

3．耐酸、堿、鹽、油等化學(xué)介質(zhì)性能好。　　

4．具有良好的阻燃、防霉性能及良好的耐候性。

5、膠層厚薄均勻，粘接密封性能好。

6、基材與膠層結(jié)合力大，在存放或施工過程中不存在脫膠現(xiàn)象。

技術(shù)指標(biāo)

執(zhí)行標(biāo)準(zhǔn)SY/T0414-98 ，顏色黑、或本色透明基膜厚度 mm 200-0.240±0.03 膠層厚度 mm 0.18-0.2 總厚度 mm 0.48-0.52 拉伸強度 Mpa ≥14 斷裂伸長率 % ≥210 直角撕裂強度（縱、橫） KN/m  ≥39 低溫伸長率（縱、橫） % ≥15 剪切性能（對背材） N/25mm ≥50或粘合面（對鋁材）外斷裂剝離性能 N/25mm ≥20.5 底溫柔度（－10℃，20mm，3s，1800）無龜裂耐熱度（85℃）無滑動介電強度 Mv/m ＞30 體積電阻率 Ωqm ＞1x1012 水蒸氣透過率（24h） mg/cm2 ＜0.45 耐油性 h ≥5 吸水率 % ＜0.35 使用溫度℃ -15—50

使用方法

（1）除銹、除焊縫、毛刺，油、污物并干燥。手工并除銹應(yīng)達St3級，機械除銹應(yīng)符合SYJ 4 0 0 7—8 6中的Sa2級。

（2）底漆（手動或機械）

（3）底漆表干時即可纏帶，纏帶應(yīng)符合防腐層等級及結(jié)構(gòu)要求。

（4）用電火花檢查合格即可下溝填上。

運輸貯存

（1）膠帶在運輸過程中防曝曬、防雨淋、防止壓壞變形。

（2）在運輸或貯存中受到5℃以下暴凍時，需在20℃左右存放48小時，方可施工。

（3）應(yīng)在陰涼，溫度5～30℃，溫度＜75℃庫房中存放，期限6個月，并遠離熱源與明火。
